Perfekt horizontal ausgerichtete Klappkeil-Überladebrücke

Ergonomische - Überladebrücke

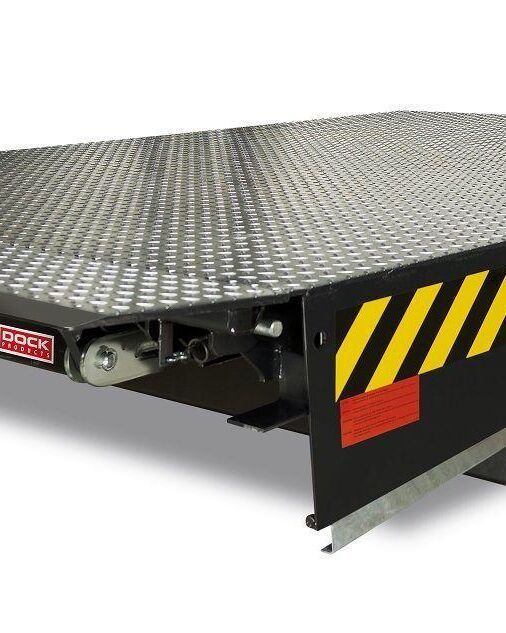

Die höhenverstellbare Klappkeil-Überladebrücke aus der P-Serie von Stertil Dock Products bietet aufgrund des Klappkeils, der immer eine horizontale Position beibehält, eine hochwertige Ergonomie. Keine andere Überladebrücke bietet einen derartig glatten und einfachen Übergang von der Laderampe zum Fahrzeug. Der einzigartige und innovative patentierte Parallelogramm-Klappkeil macht es möglich.

BROSCHÜRE HERUNTERLADEN
  • Geringere physische Auswirkung auf Mitarbeiter
  • Horizontaler Klappkeil in allen Positionen
  • Hocheffizient
  • Optimale Sicherheit
  • Hohe dynamische Kapazität von 6 Tonnen

Kundenvorteile

Horizontal in allen Positionen

Der Horizontale Klappkeil der P-Serie reduziert Schwingung und Lärm in signifikantem Maße, um einen reibungslosen Lade- und Entladeprozess sicherzustellen und die physische Auswirkung auf Mitarbeiter und Ausrüstung zu minimieren. Mit einer dynamischen Tragfähigkeit von 6 Tonnen und einem umfangreichen Angebot von Überladebrücken-Größen eignet sich die P-Serie zur Verwendung in nahezu jedem Rampenumfeld. Sie eignet sich besonders für Hubwagen mit geringen Unterfahrhöhen und eignet sich auch besonders zur Verwendung mit 3-Rad-Gabelstaplern.

Verbesserte Effizienz

Die signifikant verringerte Stoßwirkung stellt sicher, dass das Risiko von Schäden an Waren während des Ladevorgangs minimal ist. Vor allem wird damit gewährleistet, dass die Transportmittel in geringerem Maße Verschleiß und Abrieb ausgesetzt werden. Damit wird die Betriebszeit beträchtlich erhöht und werden die Wartungskosten gesenkt.

Signifikante Kosteneinsparungen lassen sich auch durch eine Verringerung der Fehlzeiten bei Arbeitnehmern aufgrund von Krankheit oder Verletzungen erreichen. Der Grund hierfür: Die Arbeitnehmer sind in der Lage, die gleichen Arbeiten unter besseren Bedingungen und mit geringerer körperlicher Anforderungen auszuführen.

Standard-Überladebrücke

The P-Series dock leveller is equiped with an unique open lip hinge and enable an easy and smooth running loading and unloading. The unique and innovative patented parallelogram lip mechanism makes it possible that even a ball can sit without moving on the lip while it is being raised or lowered.

Stepped Frame

Combine the s-serie open lip hinge leveller with a SteppedFrame base frame is the solution for a complete Cool Chain solution. This makes it possible to quickly dock vehicles without the need of opening doors.

Modelle

  • Standard-Überladebrücke
  • Stepped Frame

Optimale Sicherheit

Im Fall einer vorzeitigen Fahrzeugabfahrt, wobei sich der Gabelstapler weiterhin auf der Überladebrücke befindet, wird der automatische Panikstopp aktiviert. In den meisten Fällen bleibt die Überladebrücke betriebsfähig, auch wenn der Panikstopp ausgelöst wurde. Die Nothalttaste auf der Steuerung kann auch manuell betrieben werden.

Während Wartungsarbeiten bleibt die Überladebrücke mit einer speziellen Wartungsstütze in sicherer Position. Wenn sich die Überladebrücke in Parkposition befindet, wird sie automatisch von zwei Querverkehr-Sicherheitsbeinen unterstützt.

Hochentwickelte, aber einfache Steuerung

Die Überladebrücke kann mithilfe nur einer Steuertaste positioniert werden und mit der optionellen Auto-Taste in die Parkposition zurückgefahren werden.

Es gibt mehrerer hochentwickelte Steuerungsoptionen, die zusätzliche Funktionen bereitstellen, wie die Türsteuerung, die Torabdichtungssteuerung, automatische Verriegelung zum Vermeiden des Betriebs, wenn das Verladetor nicht vollständig geöffnet ist, und die automatische Verriegelung bei geschlossener Tür, bis die Überladebrücke ordnungsgemäß geparkt wurde.

Für jedes Vertriebszentrum eine Überladebrücke

Die P-Serie bietet zahlreiche Möglichkeiten, die an Ihre Verladesituation angepasst werden kann, um eine effiziente Nutzung zu gewährleisten.  Die Länge der Rampe wird primär über den Höhenunterschied zwischen dem Lagerhallenboden und dem erwarteten Spektrum von Ladeflächenhöhen ermittelt. Einfache Installation mit der P-Serie für sowohl den bodengestützten Rahmen (PP) in einer geschlossenen Grube oder den Hängerahmen (PF) in einer offenen Grube.

Dynamic capacity – P Serie Dock Leveller – 6 Tons

Längen (mm) Arbeitsbereich
(mm) Über Niveau
Arbeitsbereich
(mm) Unter Niveau
Rahmenhöhe (mm)
  PP PF PP PF PP PF
2000 195 215 254 265 585 700
2200 190 220 235 395 585 700
2500 270 245 225 335 585 700
2800 295 300 215 370 585 700
3000 265 270 215 360 585 700
3500 360 360 295 295 700 700
4000 370 370 280 280 700 700
4500 335 335 275 275 700 700



Technische Spezifikationen

Die Plattform und der Klappkeil sind aus hochfestem Stahl gefertigt (S355J0 / STEEL 52). Sowohl die Fahrfläche als auch der Klappkeil haben eine Tränenblechoberfläche (8/10 mm bzw. 13/15 mm), was sie geeignet für 3-Rad-Gabelstapler macht.

Erhöhte Sicherheit mit standardmäßiger 400-mm-Klappkeillänge und 80 mm Abschrägung an der Vorderkante. Die längere Klappkeil-Überladebrücke sorgt dafür, dass die Lücke zwischen dem Fahrzeug und der Rampe sicher überbrückt wird, wenn die Rampenpuffer installiert werden.
